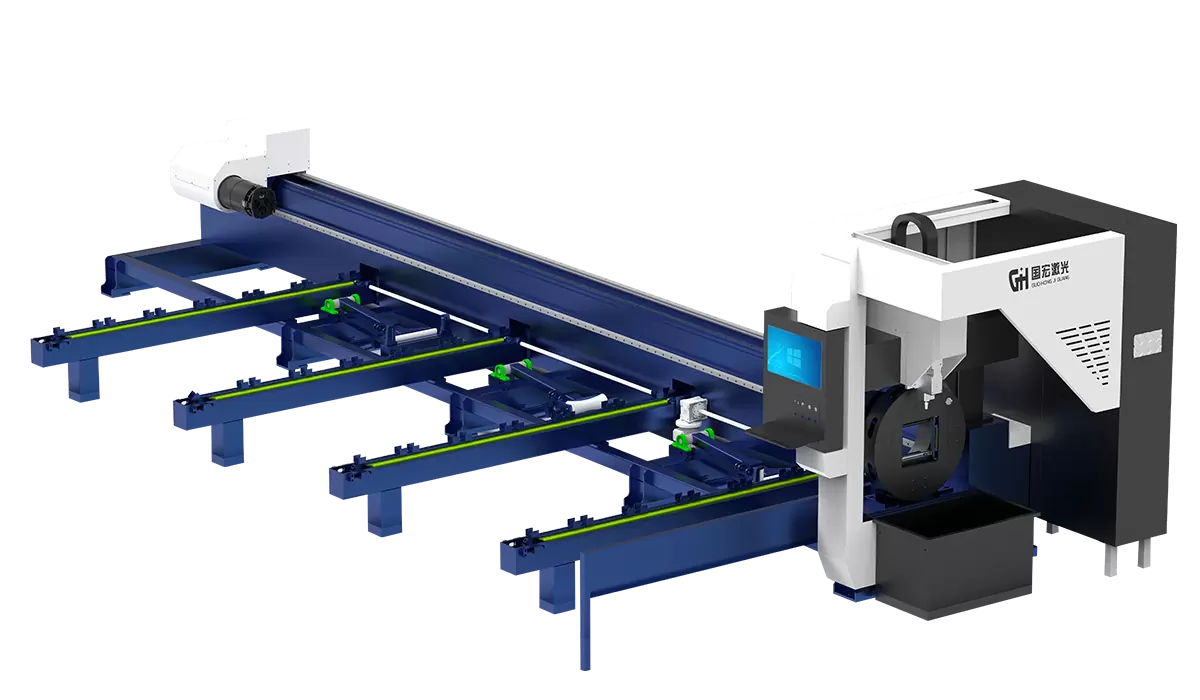

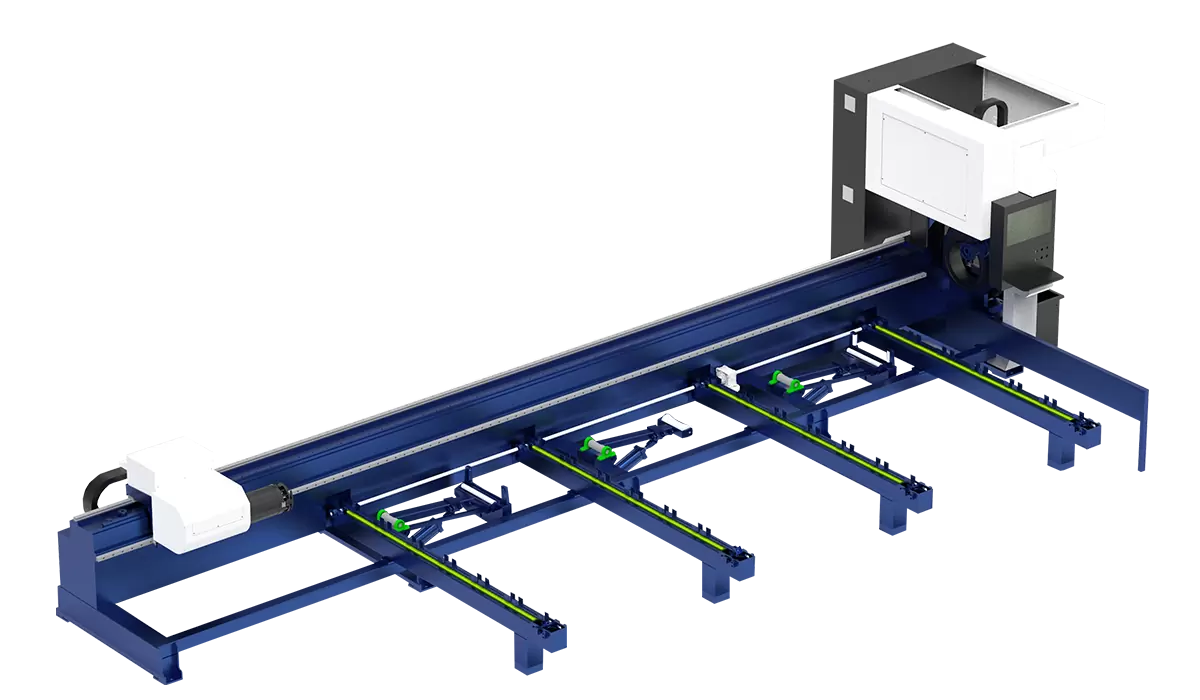

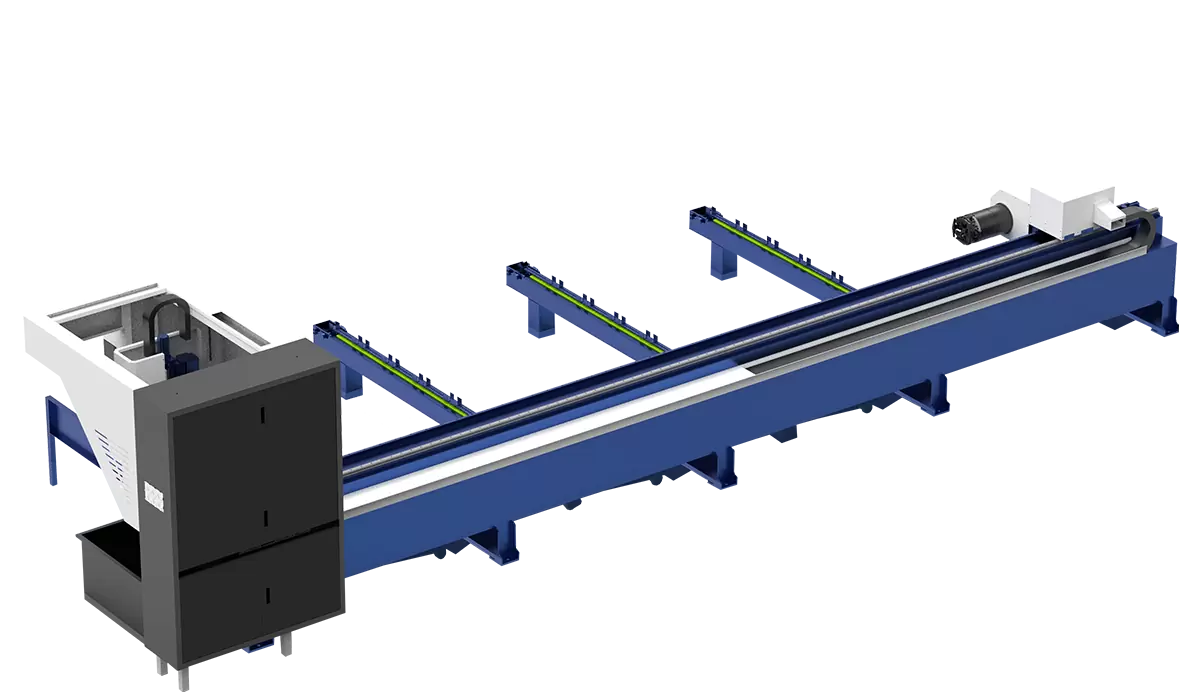

Серия GH-TSA
Станок для лазерной резки труб с полуавтоматическим загрузочным устройством

Подходит для обработки труб из разных материалов и различной формы, экономя время, усилия и обеспечивая высокую эффективность. Одна машина универсальна и представляет собой лучшее решение для резки труб разной формы!

  • Серия GH-TSA
  • Серия GH-TSA
  • Серия GH-TSA

Внедрение продукции

1. Высокопрочная станина с боковой механической структурой, применяющая отжиг для снятия напряжений при температуре 600 ° C, станина имеет сильную структурную жесткость, низкую деформацию и низкую вибрацию, а также поддерживает чрезвычайно высокую точность.

2.Интегрируя высокоскоростной двойной пневматический патрон, зажим 2S, чрезвычайно короткий хвостовик и другие функции, мы стремимся предоставить вам простые, безопасные и экологически чистые решения для резки и обработки труб.

3. Интеллектуальная система управления, программное обеспечение для резки CypCut представляет собой набор программного обеспечения, специально разработанного для глубокой настройки в отрасли лазерной резки, простое в использовании, богатое функциями, подходящее для различных случаев обработки.

4. Поддержка различных типов обработки труб и возможность обработки гибких и разнообразных поперечных сечений труб для удовлетворения различных потребностей клиентов в обработке.


Professional pipe cutting system.png

Профессиональная система резки труб.


Специально разработан для обработки труб. Поддерживает высокоточную и высокоэффективную резку квадратных труб, круглых труб, трубок беговой дорожки, овальных труб, угловой стали и швеллерной стали.

Совершенно новая конструкция кровати


Станина станка изготовлена из труб и стальных пластин, сваренных вместе, и имеет характеристики стабильной и разумной конструкции, высокой стабильности, высокой прочности и высокой точности.

Brand new bed structure.png


Special steel centering.png

Центрирование из специальной стали


Поддерживает центрирование L-образной стали, швеллерной стали, двутавровых балок и других специальных сталей для повышения точности резки.

Высокоточный патрон


Полноходовой пневматический патрон, центрирование одним щелчком, освобождение и зажим кулачков одним щелчком, автоматическое центрирование, быстрый и эффективный, стабильный и надежный зажим

High precision chuck.png

Технические параметры

Модель GH-TSA120 GH-TSA220 GH-TSA350 GH-TSA520
Власть 1500 Вт/2000 Вт/3000 Вт/6000 Вт
Диапазон зажима патрона Φ8-φ120 мм Φ10-φ220 мм Φ15-φ350 мм Φ20-φ500 мм
Максимальная скорость патрона 140об/мин 120об/мин
Максимальная нагрузка на патрон 100 кг 200 кг 600 кг 1600 кг
Максимальная длина резки трубы 6М/9М/12М
Точность позиционирования ±0,05 мм
Повторяющаяся точность позиционирования ±0,05 мм
