Серия GH-T

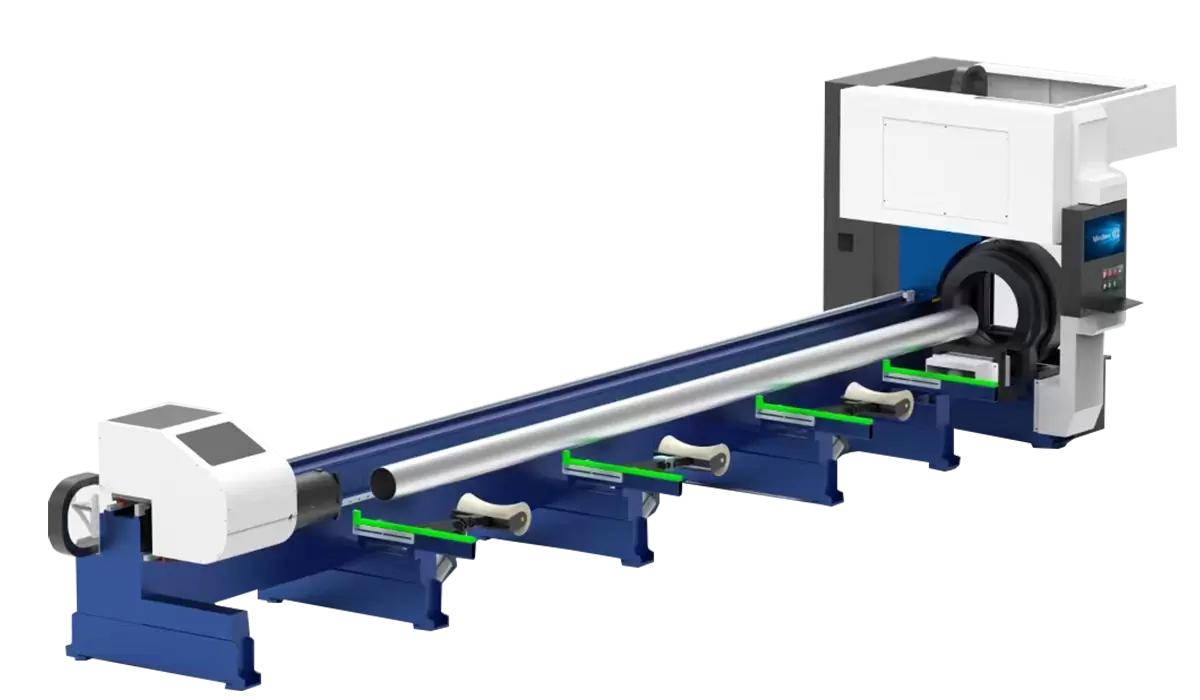

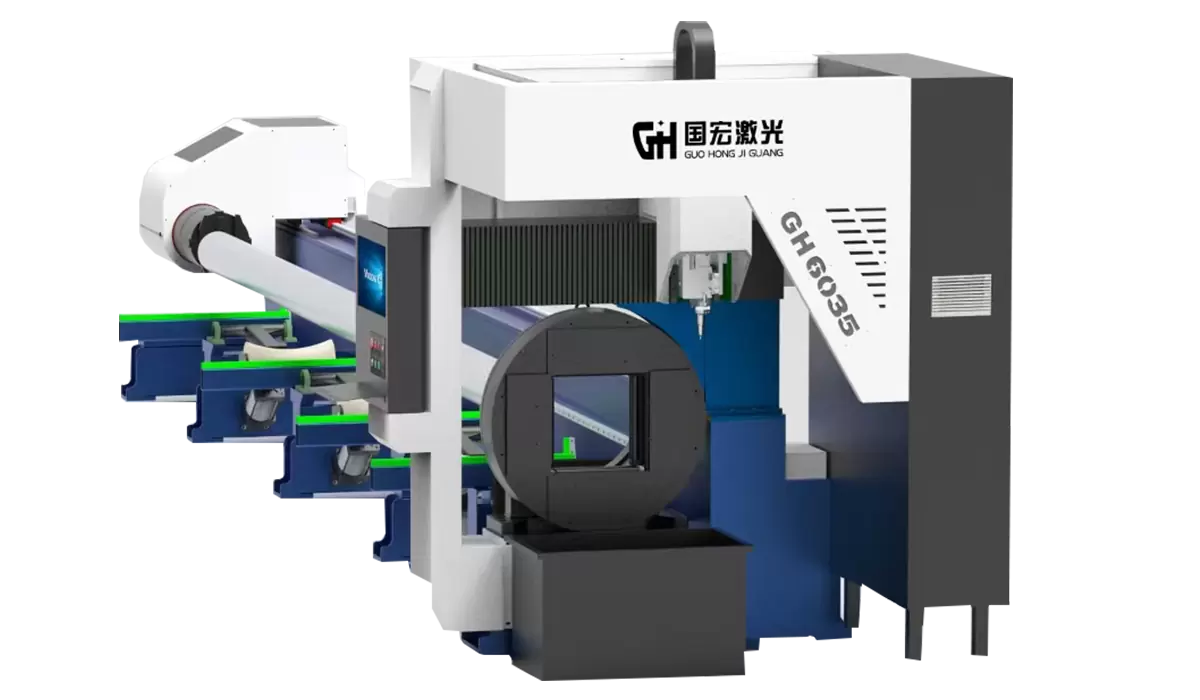

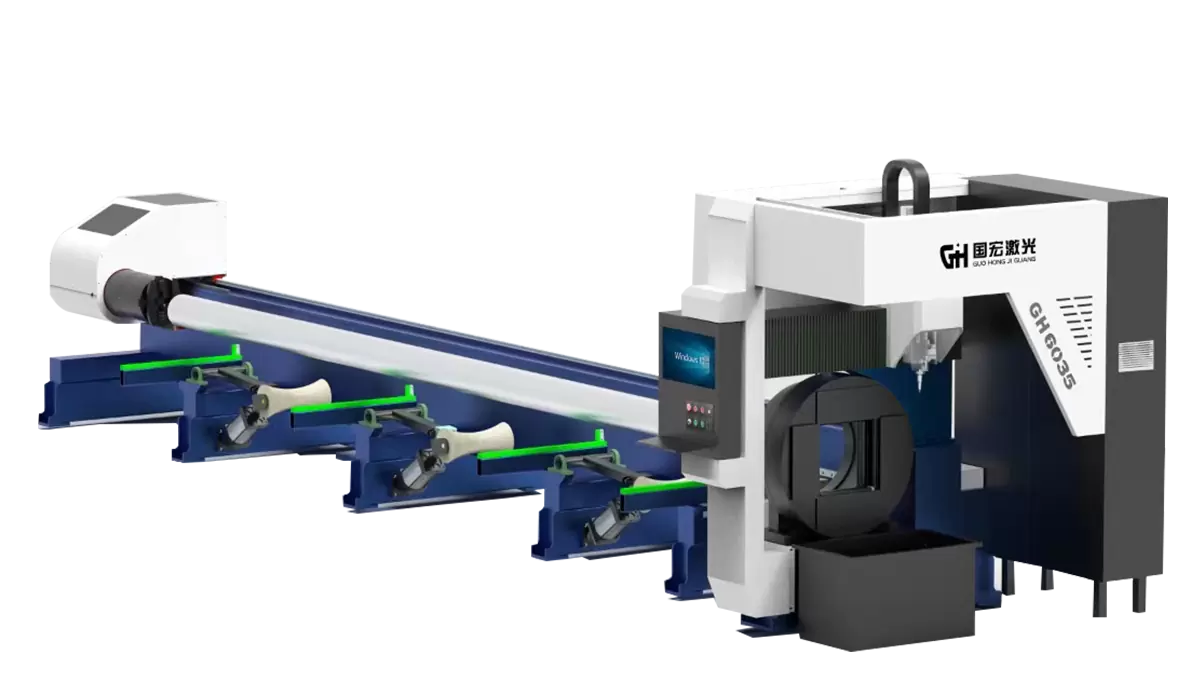

Станок для лазерной резки труб с боковой установкой

Внедрение продукции

1. Высокопрочная станина с боковой механической структурой, применяющая отжиг для снятия напряжений при температуре 600 ° C, станина имеет сильную структурную жесткость, низкую деформацию и низкую вибрацию, а также поддерживает чрезвычайно высокую точность.

2. Интеграция высокоскоростного двойного пневматического патрона, зажима 2S, чрезвычайно короткого хвостовика и других функций. Компания стремится предоставить вам простые, безопасные и экологически чистые решения для резки и обработки труб.

3.Интеллектуальная система управления, программное обеспечение для резки CypCut представляет собой набор программного обеспечения, специально разработанного для глубокой настройки в отрасли лазерной резки, простое в использовании, богатое функциями, подходящее для различных случаев обработки.

4. Поддержка различных типов обработки труб и возможность обработки гибких и разнообразных поперечных сечений труб для удовлетворения различных потребностей клиентов в обработке.

Professional pipe cutting system.png

Профессиональная система резки труб.


Специально разработан для обработки труб. Поддерживает высокоточную и высокоэффективную резку квадратных труб, круглых труб, трубок в форме беговой дорожки, овальных труб, угловой стали и швеллерной стали.

Совершенно новая конструкция кровати


Станина станка изготовлена из труб и стальных пластин, сваренных вместе, и имеет характеристики стабильной и разумной конструкции, высокой стабильности, высокой прочности и высокой точности.

Brand new bed structure.png

Special steel centering.png

Центрирование из специальной стали


Поддерживает центрирование L-образной стали, швеллерной стали, двутавровых балок и других специальных сталей для повышения точности резки.

Высокоточный патрон


Полноходовой пневматический патрон, центрирование одним щелчком, освобождение и зажим кулачков одним щелчком, автоматическое центрирование, быстрый и эффективный, стабильный и надежный зажим

High precision chuck.png

Технические параметры

Модель GH-T120 GH-T165 GH-T220 ГХ-Т300 GH-T350 GH-T450 GH-T520
Диапазон зажима патрона Φ20-Φ120 мм Φ20-Φ165 мм Φ20-Φ220 мм Φ20-Φ300 мм Φ20-Φ350 мм Φ20-Φ450 мм Φ20-Φ520 мм
Мощность лазера 1000 Вт/1500 Вт/2000 Вт/3000 Вт/4000 Вт/6000 Вт
Чак Макс. Скорость вращения 140об/мин 140об/мин 140об/мин 120об/мин 120об/мин 120об/мин 120об/мин
Чак Макс. Нагрузка 80 кг 120 кг 200 кг 600 кг 600 кг 1100 кг 1600 кг
Эффективная длина резки труб 3м/6м/9м/12м
Точность позиционирования ±0,1 мм
Повторите точность изменения положения ±0,1 мм
