Серия GH-ET: высокоточные лазерные станки со встроенной труборезкой

Серия GH-ET

Станок для лазерной резки листов и труб со сменной платформой

Внедрение продукции

1. Двойное использование и экономия средств: не только режут металлические пластины, но и металлические трубы. Экономия затрат и места, повышение эффективности производства

2.Сварная станина из высокопрочной стали с применением технологии отжига для снятия напряжений для устранения остаточного напряжения станины, обеспечения долгосрочной стабильности и отсутствия деформации станины.

3. Высокопрочная алюминиевая балка авиационного класса, легкий вес, малая инерция, грубая обработка после отжига для устранения внутреннего напряжения и отделка после вторичной обработки вибрационным старением, чтобы обеспечить общую прочность и стабильность балки.

4. Двойные пневматические патроны, имеющие конструкцию пневматического зажима с обеих сторон и могут автоматически модулировать центр.

5.Высокоскоростная сменная платформа, параллельная замена двойной платформы, интеллектуальное управление обменным двигателем, замена платформы занимает всего 15 секунд.

6. Интеллектуальная система управления, программное обеспечение для резки CypCut представляет собой набор программного обеспечения, специально разработанного для глубокой настройки в отрасли лазерной резки, простое в использовании, богатое функциями, подходящее для различных случаев обработки.

Новейший обменный рабочий стол

Простая и надежная конструкция, высокая эффективность, хорошая стабильность, двойные платформы позволяют еще больше повысить эффективность производства.

Сварная станина

Станина сварена по секциям из обычной углеродистой конструкционной стали. После сварки он подвергается механической обработке после отжига для снятия напряжений, а затем подвергается вибрационному старению, так что напряжение сварки и механической обработки может быть полностью устранено, обеспечивая превосходную жесткость, высокую прочность и высокую точность станины; при работе на высокой скорости вибрация подавляется до низкого уровня, а точность резки высокая, что обеспечивает хорошую стабильность станка для лазерной резки.

Алюминиевая балка

В балке используется алюминиевая балка, после искусственного старения и процесса затвердевания балка имеет высокую жесткость, отличное качество поверхности, высокую целостность и т. д. В то же время она обладает высокой гибкостью, что позволяет режущему станку достигать высокой скорости различной формы. резка металла при условии удовлетворительной точности.

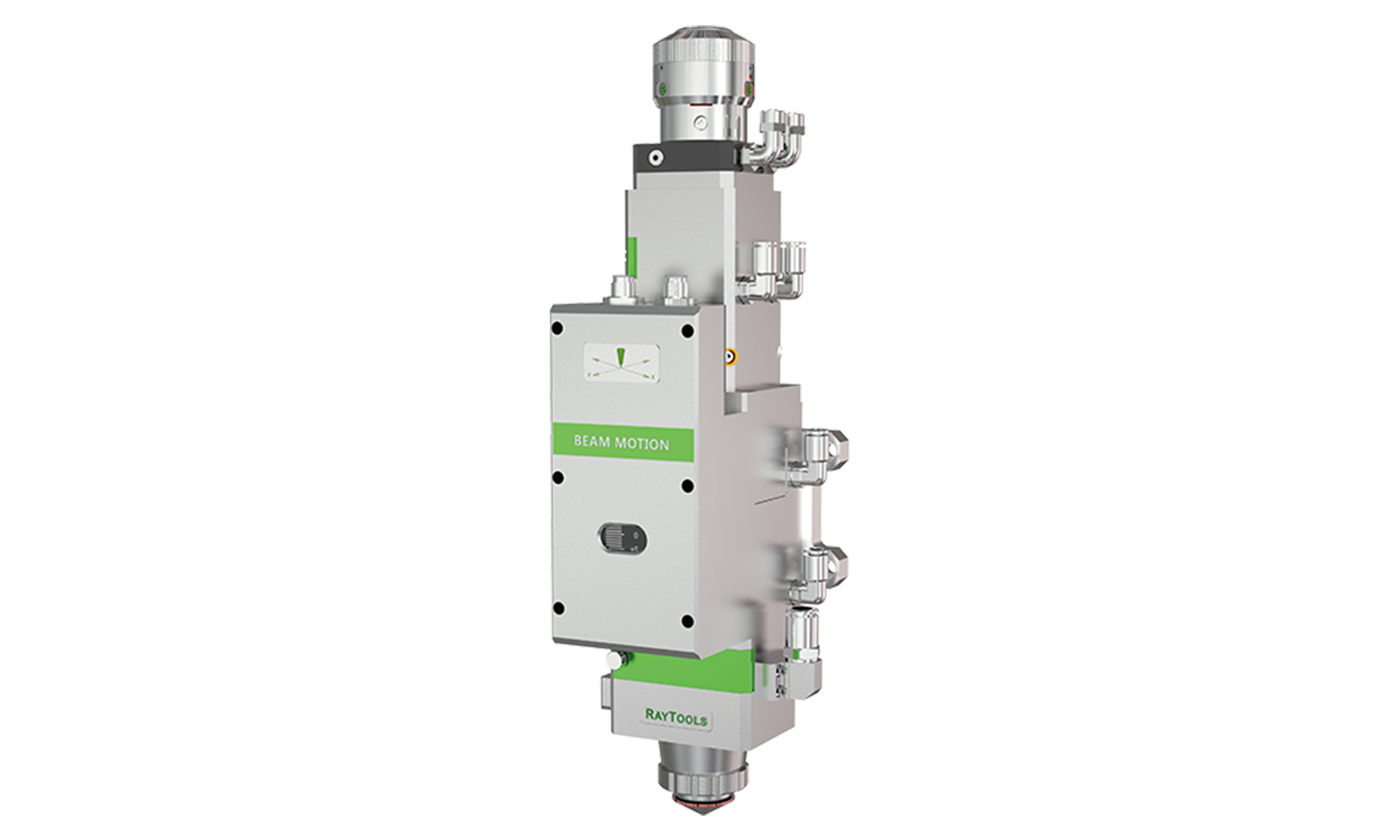

Лазерная режущая головка

Лазерная режущая головка с автофокусировкой может автоматически регулировать фокусное расстояние, что делает работу простой, удобной, быстрой и точной. Также сократите время прокалывания, улучшите качество прожига, высокоскоростную резку, чтобы сэкономить время.

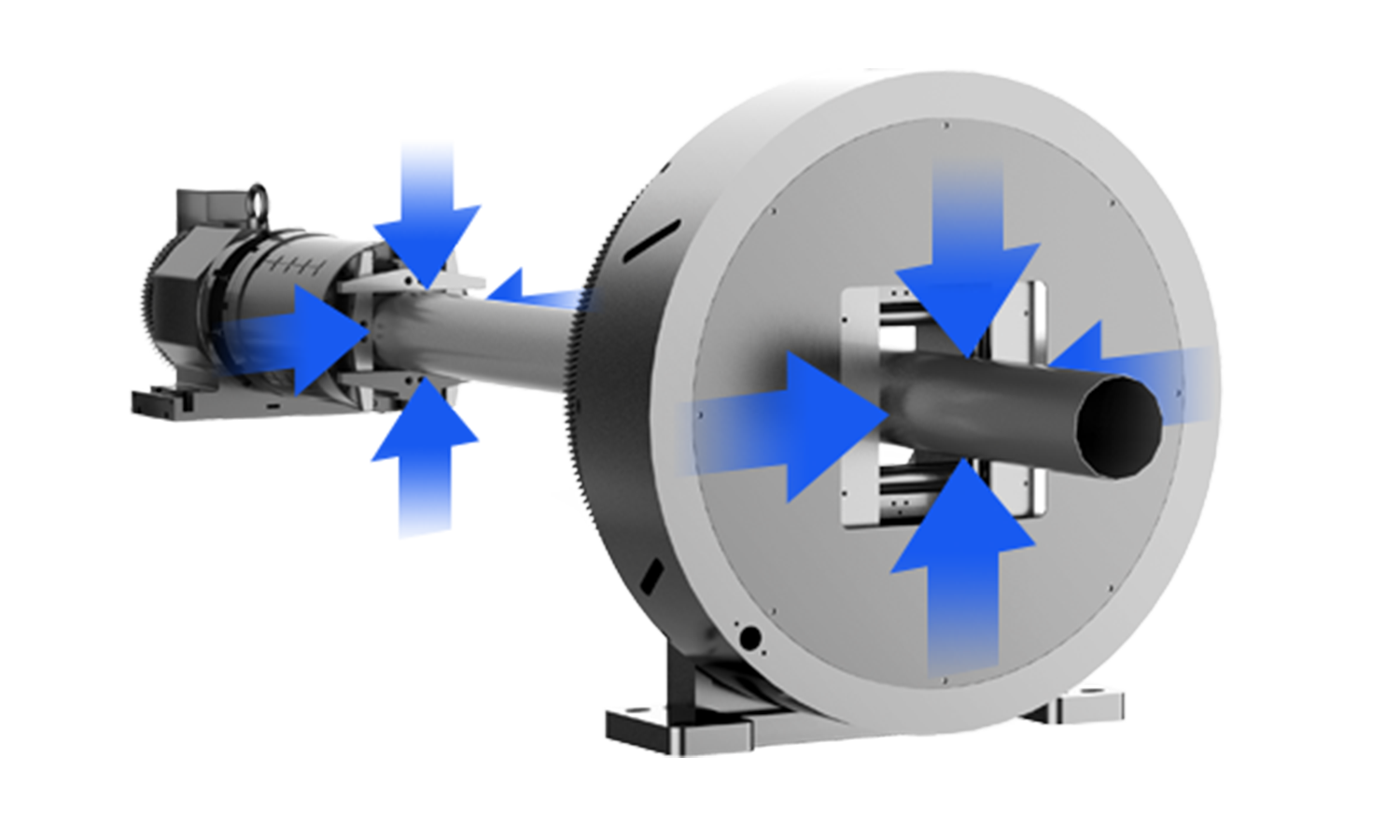

Высокоточный патрон

Полноходовой пневматический патрон, центрирование одним щелчком, освобождение и зажим кулачков одним щелчком, автоматическое центрирование, быстрый и эффективный, стабильный и надежный зажим.

Технические параметры

Модель	GH-ET3015	GH-ET4015	GH-ET4020	GH-ET6015	GH-ET6020	GH-ET6025
Рабочая область	3050*1530 мм	4050*1530 мм	4050*2030 мм	6050*1530 мм	6050*2030 мм	6050*2530 мм
Мощность лазера	1000 Вт/1500 Вт/2000 Вт/3000 Вт/4000 Вт/6000 Вт
Эффективная длина резки труб	3м/6м/9м
Эффективный диаметр резки круглой трубы	Φ20-Φ220 мм
Эффективный диаметр резки квадратных труб	Φ20-Φ220 мм
Точность позиционирования	±0,05 мм
Повторите точность изменения положения	±0,03 мм

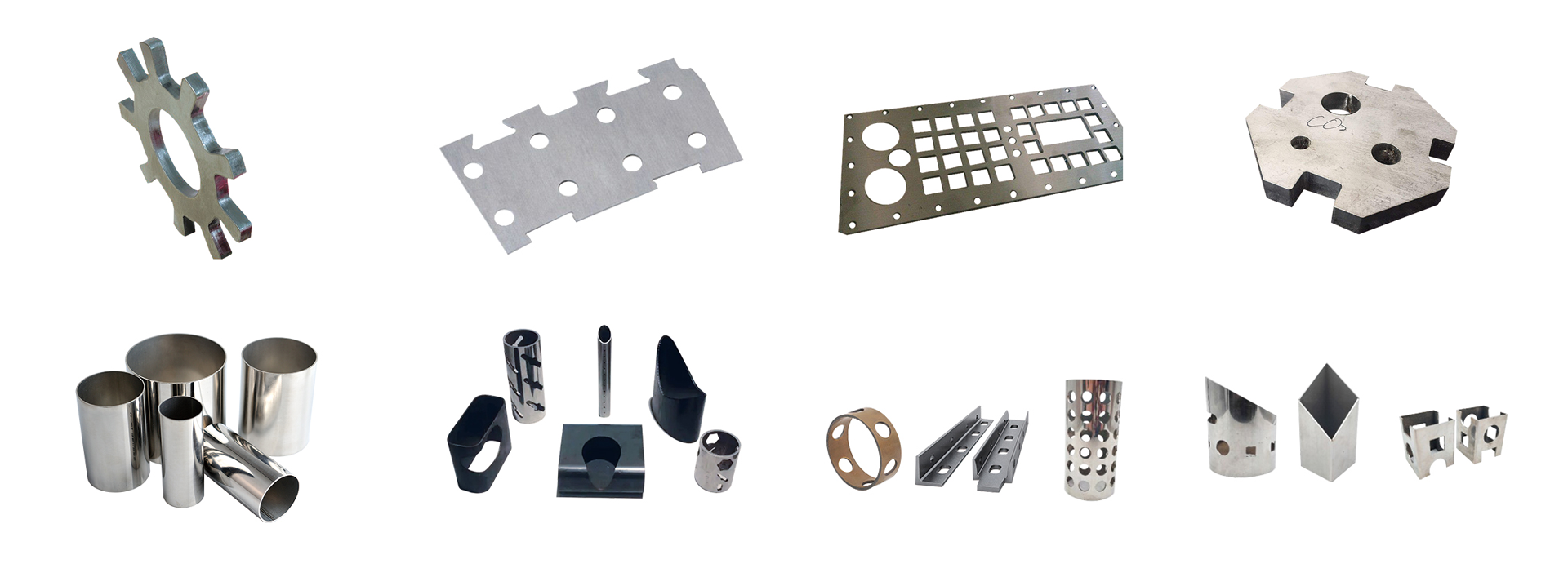

Образец дисплея

Видео дисплей
