Серия GH-FT: универсальные и экономичные станки для резки металла для высокоточного применения

Серия GH-FT

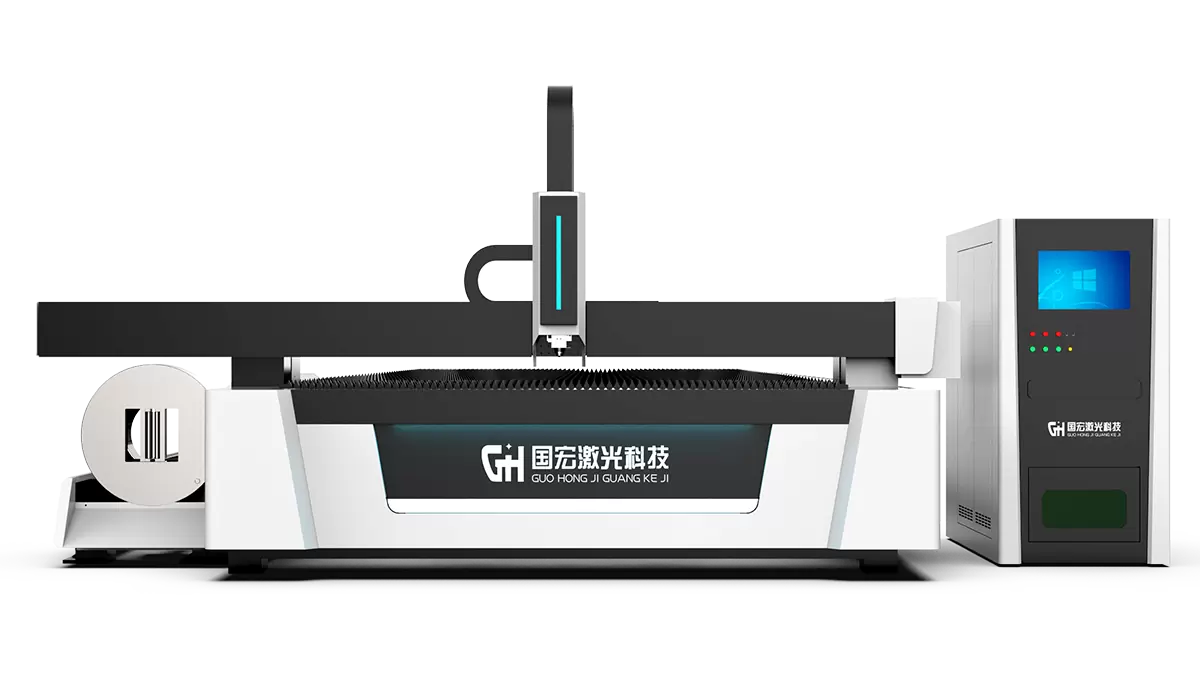

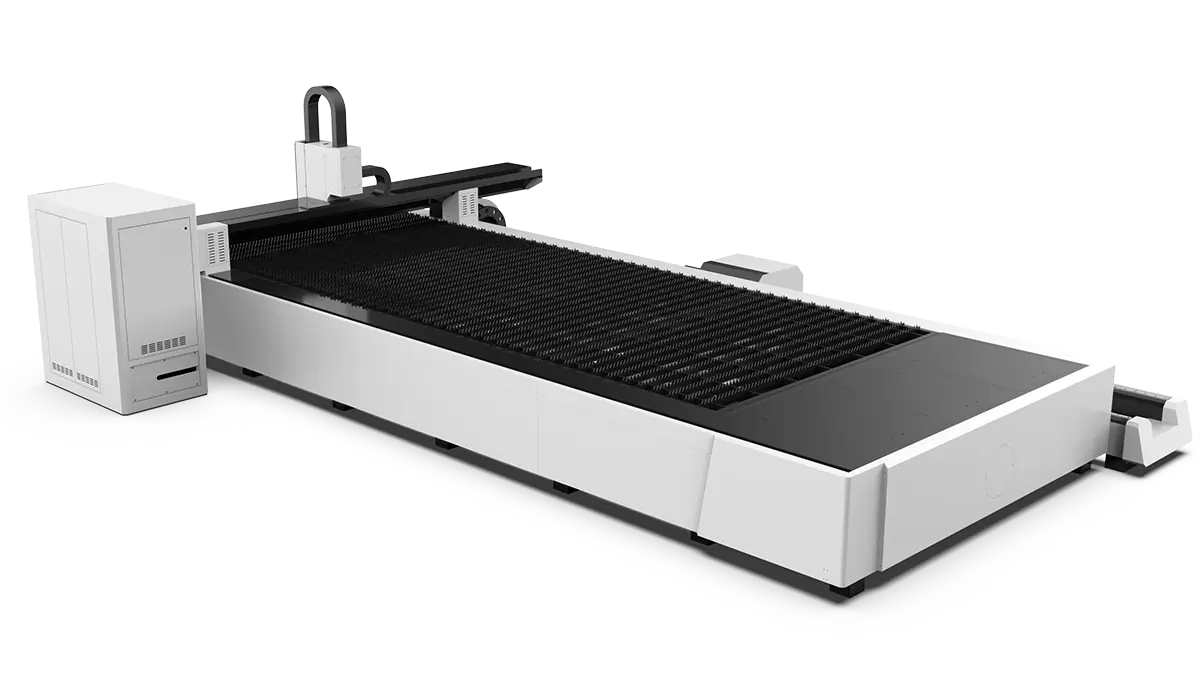

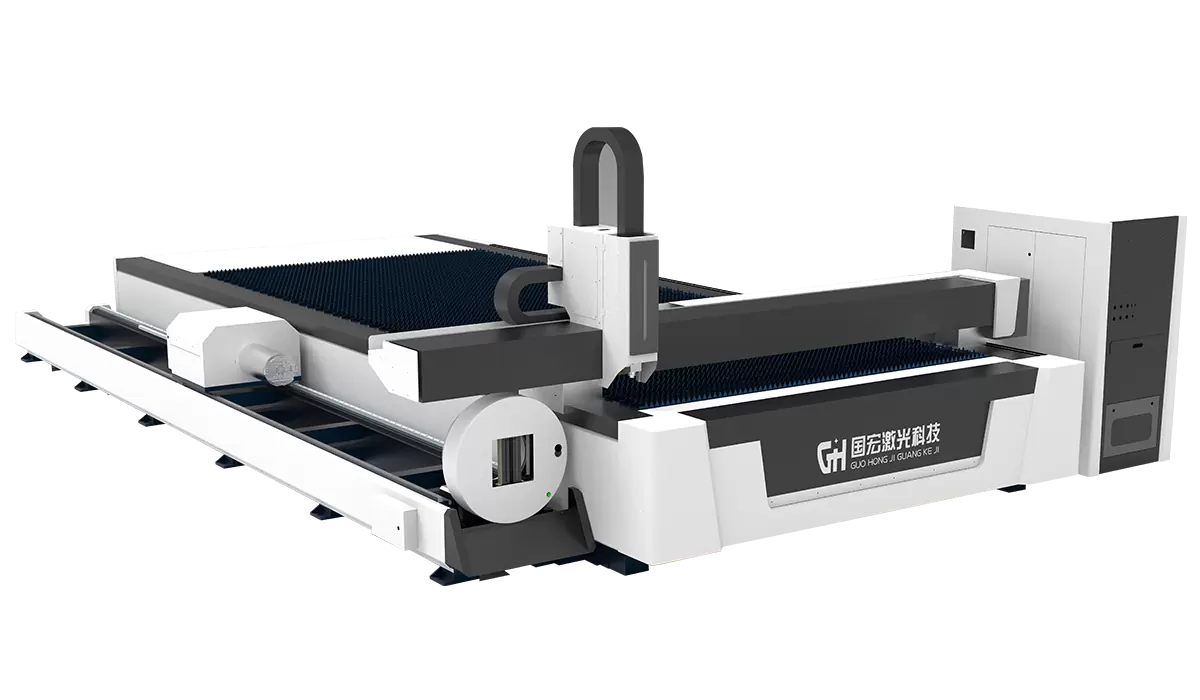

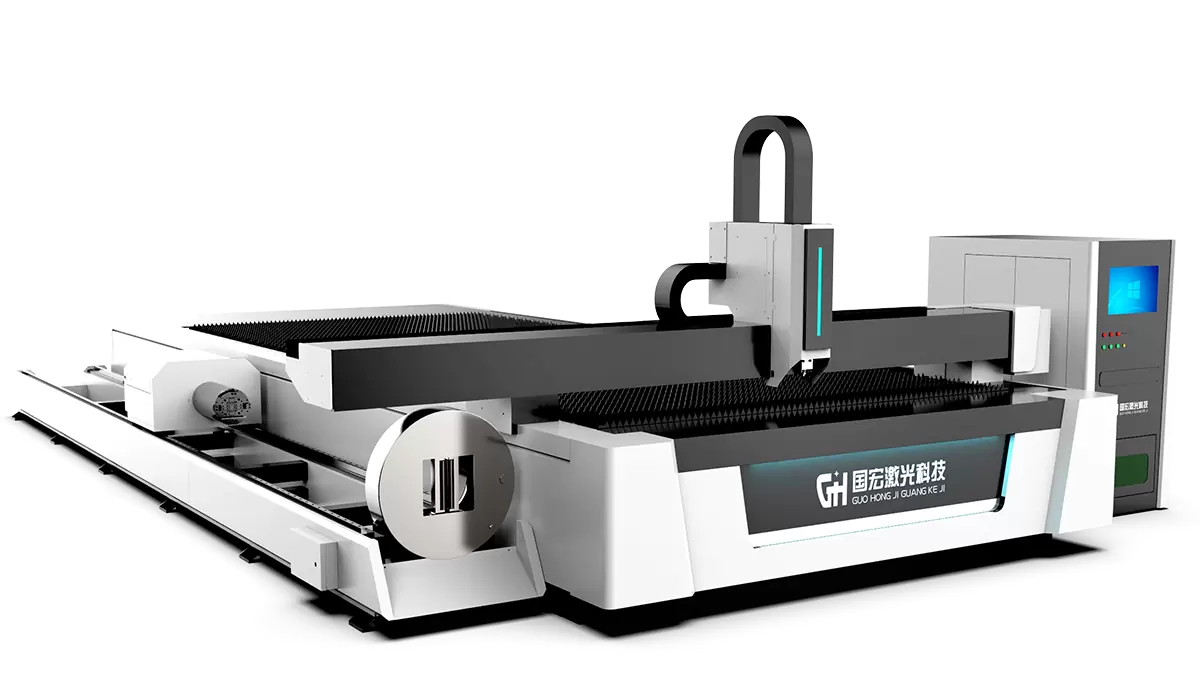

Станок для лазерной резки листов и труб

Внедрение продукции

1. Двойное использование и экономия средств: не только режут металлические пластины, но и металлические трубы. Экономия затрат и места, повышение эффективности производства

2.Сварная станина из высокопрочной стали с применением технологии отжига для снятия напряжений для устранения остаточного напряжения станины, обеспечения долгосрочной стабильности и отсутствия деформации станины.

3. Высокопрочная алюминиевая балка авиационного класса, легкий вес, малая инерция, грубая обработка после отжига для устранения внутреннего напряжения и отделка после вторичной обработки вибрационным старением, чтобы обеспечить общую прочность и стабильность балки.

4. Двойные пневматические патроны, имеющие конструкцию пневматического зажима с обеих сторон и могут автоматически модулировать центр.

5.Интеллектуальная система управления, программное обеспечение для резки CypCut представляет собой набор программного обеспечения, специально разработанного для глубокой настройки в отрасли лазерной резки, простое в использовании, богатое функциями, подходящее для различных случаев обработки.

Сварная станина

Станина сварена по секциям из обычной углеродистой конструкционной стали. После сварки он подвергается механической обработке после отжига для снятия напряжений, а затем подвергается вибрационному старению, так что напряжение сварки и механической обработки может быть полностью устранено, обеспечивая превосходную жесткость, высокую прочность и высокую точность станины станка; при работе на высокой скорости вибрация подавляется до низкого уровня, а точность резки высокая, что обеспечивает хорошую стабильность станка для лазерной резки.

Алюминиевая балка

Балка изготовлена из алюминиевой балки, после искусственного старения и процесса затвердевания балка имеет высокую жесткость, отличное качество поверхности, высокую целостность и т. Д. В то же время она обладает высокой гибкостью, что позволяет режущему станку достигать высокой скорости различной формы. резка металла при условии удовлетворительной точности.

Лазерная режущая головка

Лазерная режущая головка с автофокусировкой может автоматически регулировать фокусное расстояние, что делает работу простой, удобной, быстрой и точной. Также сократите время прокалывания, улучшите качество прожига, высокоскоростную резку, чтобы сэкономить время.

Высокоточный патрон

Полноходовой пневматический патрон, центрирование одним щелчком, освобождение и зажим кулачков одним щелчком, автоматическое центрирование, быстрый и эффективный, стабильный и надежный зажим.

Технические параметры

Модель	GH-FT3015	GH-FT4015	GH-FT4020	GH-FT6015	GH-FT6020	GH-FT6025
Рабочая область	3050*1530 мм	4050*1530 мм	4050*2030 мм	6050*1530 мм	6050*2030 мм	6050*2530 мм
Мощность лазера	1000 Вт/1500 Вт/2000 Вт/3000 Вт/4000 Вт/6000 Вт
Эффективная длина резки труб	3м/6м/9м
Эффективный диаметр резки круглой трубы	Φ20-Φ220 мм
Эффективный диаметр резки квадратных труб	Φ20-Φ220 мм
Точность позиционирования	±0,05 мм
Повторите точность изменения положения	±0,03 мм
