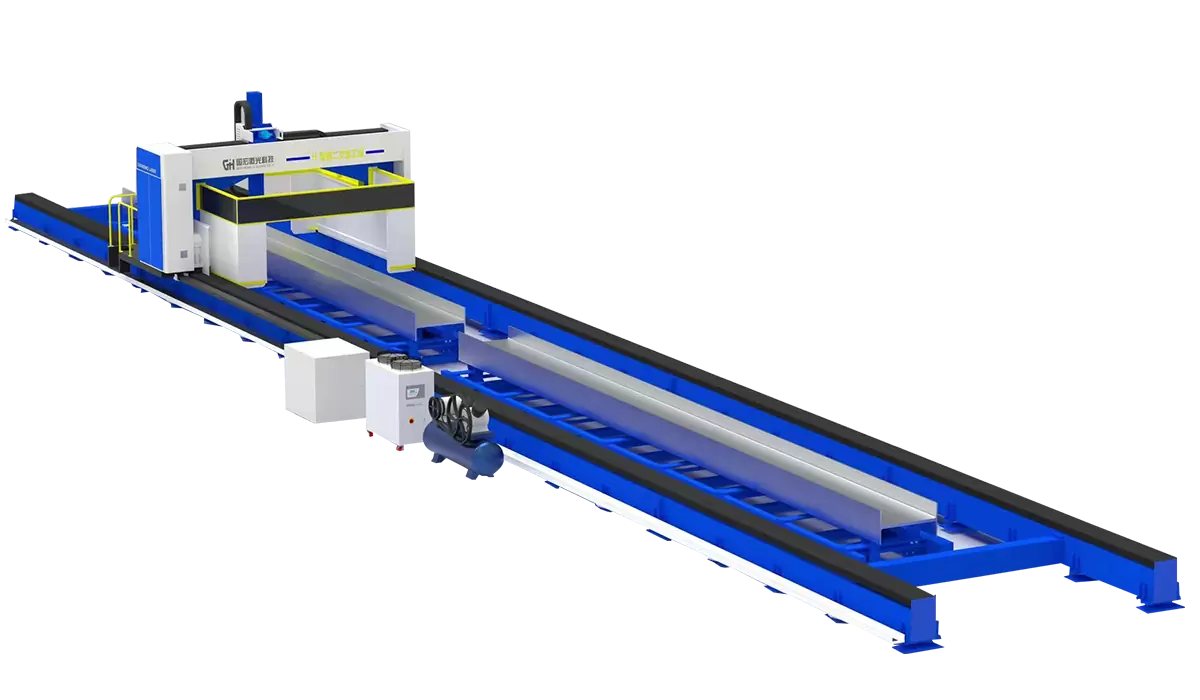

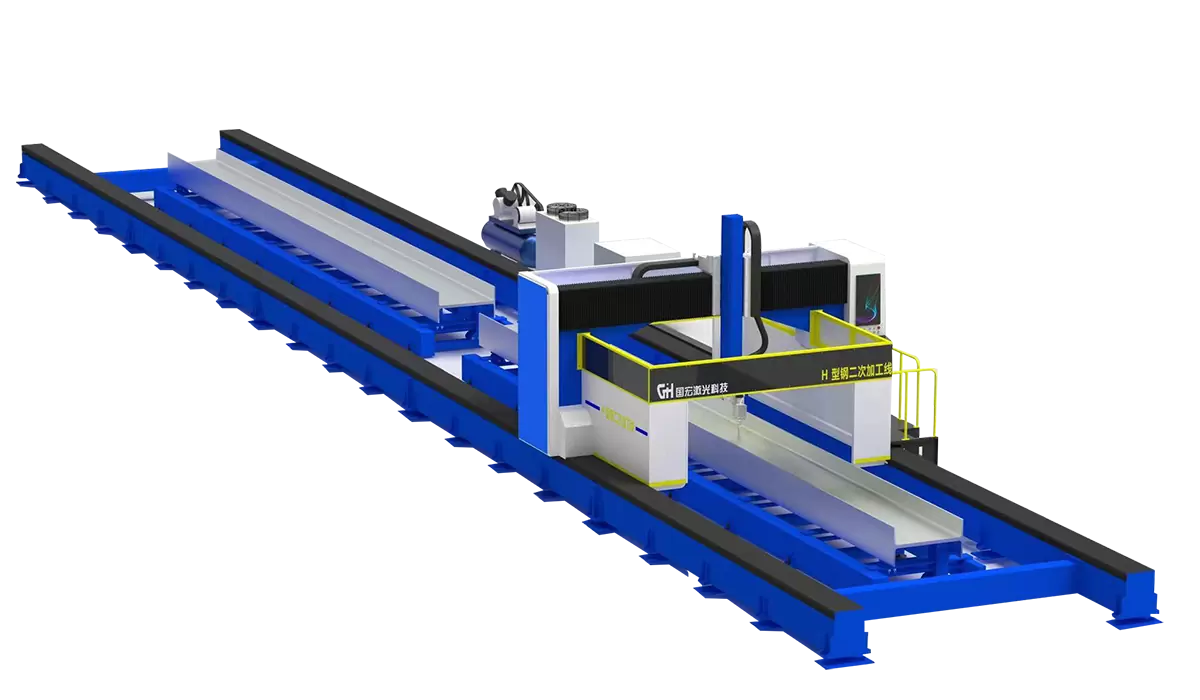

Серия GH-GC
Широкоформатный портальный станок для лазерной резки с оптоволоконным кабелем

Станок для волоконной лазерной резки серии GH-GC представляет собой специально разработанный станок для лазерной резки, оснащенный отдельной платформой и сверхбольшой зоной резки для больших металлических листов и двутавровых труб, независимо разработанный Guohong Laser.

Серия GH-GC может эффективно обрабатывать двутавровые балки, швеллеры, трубы из ангельской стали, трубы с разными профилями. Эта модель станка для волоконной лазерной резки также может обрабатывать металлические листы большой толщины с помощью фасок.

Благодаря возможности 5-осевой резки станки серии GH-GC могут эффективно обрабатывать все материалы, которые обычно используются в компаниях по переработке структурной стали.

  • Серия GH-GC
  • Серия GH-GC

Внедрение продукции

1. Универсальная косая резка:

Максимальный угол скоса 45°. Выполняйте косые пропилы как на двутавровых балках, так и на толстых металлических листах, удовлетворяя разнообразные потребности промышленности.

2. Комплексное решение:

Один станок для множества применений в строительстве, судостроении и т. д., обеспечивая комплексные решения для резки.

3. Высокая эффективность производства:

Одновременно подходит для различных материалов и толщин, повышая эффективность производства и сводя к минимуму время простоя для корректировок.

4. Прецизионные фаски:

Используйте технологию волоконной лазерной резки для высокоточной косой резки, обеспечивая первоклассную подготовку к сварке.

5. Широкое применение двутавровых балок:

Предназначен для резки двутавровых балок, идеально подходит для производства строительных конструкций и строительных проектов.

6. Экономия средств:

Сократите трудозатраты и время наладки, повысив общую эффективность производства и снизив производственные затраты.

7. Инновационный дизайн:

Благодаря инновационным технологиям это оборудование расширяет сферу применения косой резки, предлагая креативные решения для резки.

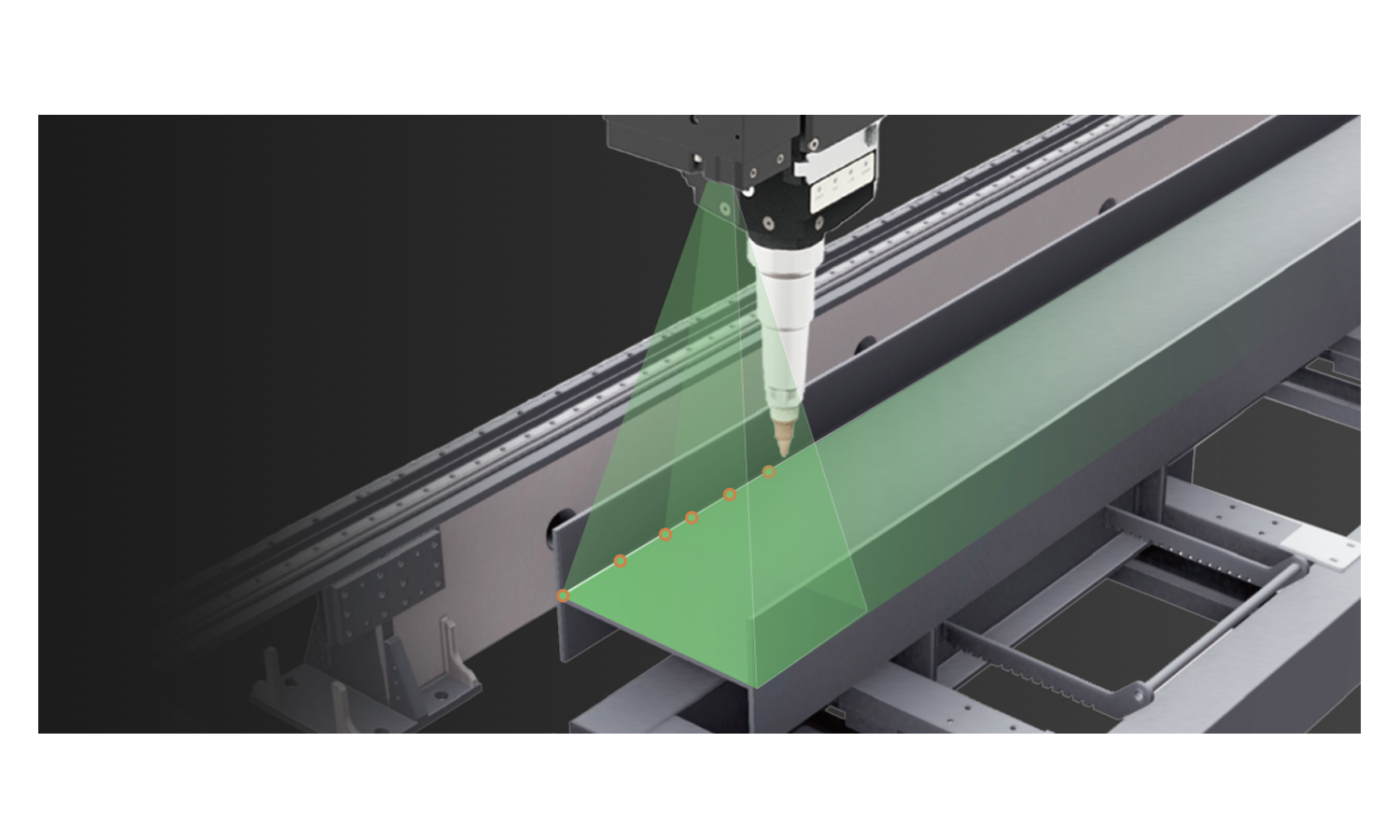

Специальная режущая головка из стали H-образной формы.


Максимальный угол скоса 45°. Выполняйте косые пропилы как на двутавровых балках, так и на толстых металлических листах, удовлетворяя разнообразные потребности промышленности.

H-shaped steel special cutting head.png

High strength and lightweight gantry structural beams.png

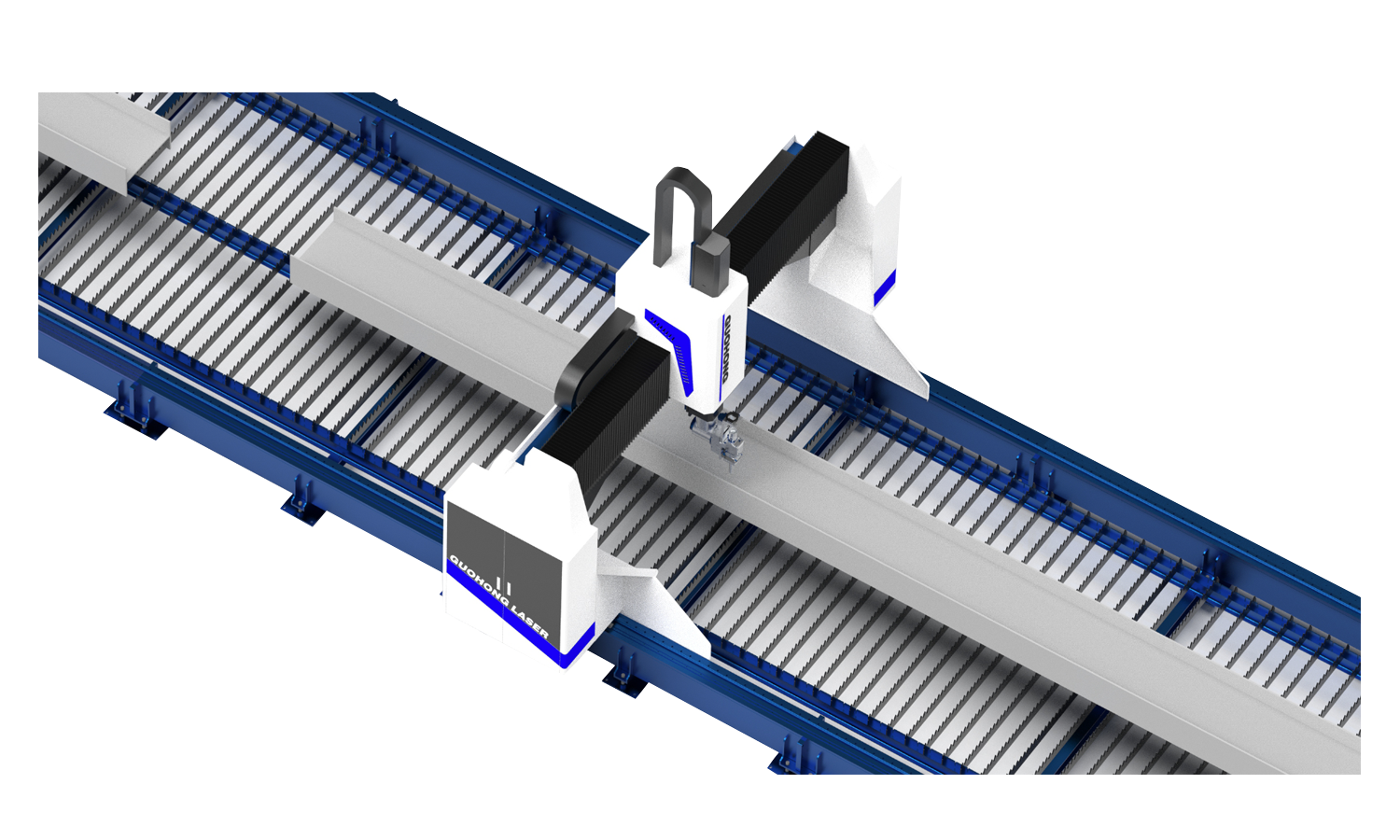

Высокопрочные и легкие портальные балки


В оборудовании используется сварочная станина из высокопрочной стальной пластины и используется процесс сварки с канавками для достижения высокопрочной сварки между стальными пластинами;

Высокопрочные и легкие конструкционные балки портального типа повышают гибкость резки оборудования и обеспечивают более высокую точность резки.

Технические параметры

Серия GH-GC
Модель GH-GC13015 GH-GC13020 GH-GC13025 GH-GC26020 GH-GC26030
Рабочая область 13000*1500 мм 13000*2000 мм 13000*2500 мм 26000*2000 мм 26000*3000 мм
Мощность лазера 6кВт, 12кВт, 15кВт, 20кВт, 30кВт, 60кВт, 80кВт
Угол поворота оси ±90°
Угол поворота оси B ±90°
Станина машины Отдельная конструкция станины машины
Точность позиционирования ≤0,5 мм
X/Y/Z Макс. скорость движения 80 м/мин

Образец дисплея

Sheet Metal Laser Cutting Machine.png


Видео дисплей
